Regras de Ouro

A Norma Regulamentadora nº 10 – NR 10 – Segurança em Instalações e Serviços em Eletricidade estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços comeletricidade. Objetivando a saúde e a segurança de todos os colaboradores que intervém no sistema elétrico e o efetivo cumprimento do que estabelece a NR-10, a Equatorial Energia mantém a campanha “Regras de Ouro”, onde os colaboradores são constantemente orientados sobre os procedimentos apropriados para se garantir a segurança nas atividades realizadas em instalações elétricas desenergizadas.

Conforme subitem 10.5.1 da NR 10, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante procedimentos apropriados, obedecida a sequência abaixo:

1. a) Seccionamento;
2. b) Impedimento de reenergização;
3. c) Constatação de ausência de tensão;
4. d) Instalação de aterramento temporário comequipotencialização dos condutores dos circuitos;
5. e) Proteção dos elementos energizados existentes nazona controlada (Anexo I);
6. f) Instalação da sinalização de impedimento dereenergização.

Zona de risco e zona controlada

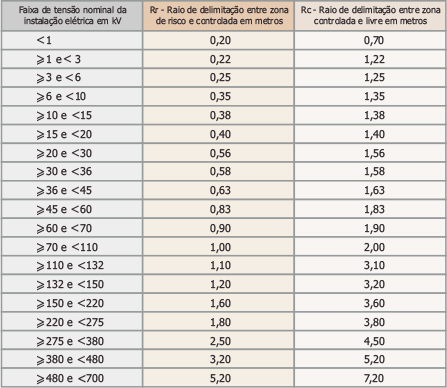

Tabela de raios de delimitação de zonas de risco, controlada e livre.

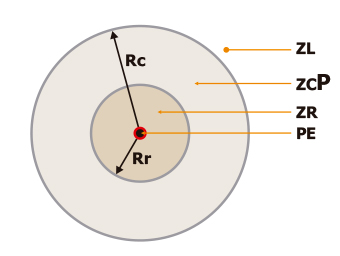

Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre.

	ZL	Zona livre.
	ZC	Zona controlada, restrita a trabalhadores autorizados.
	ZR	Zona de risco, restrita a trabalhadores autorizados e com a adoção de técnicas, instrumentos e equipamentos apropriados ao trabalho.
	PE	Ponto da instalação energizado.
	SI	Superfície isolante construída com material resistente e dotada de todos dispositivos de segurança.

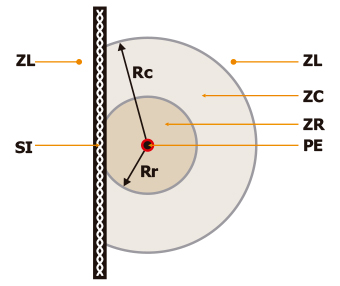

Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre, com interposição de superfície de separação física adequada.

	ZL	Zona livre.
	ZC	Zona controlada, restrita a trabalhadores autorizados.
	ZR	Zona de risco, restrita a trabalhadores autorizados e com a adoção de técnicas, instrumentos e equipamentos apropriados ao trabalho.
	PE	Ponto da instalação energizado.
	SI	Superfície isolante construída com material resistente e dotada de todos dispositivos de segurança.

O subitem 10.5.2 da NR 10,estabelece também que o estado de instalação desenergizada deve ser mantido até a autorização para reenergização, devendo ser reenergizada respeitando a sequência de procedimentos abaixo:

1. a) retirada das ferramentas, utensílios e equipamentos;
2. b) retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização;
3. c) remoção do aterramento temporário, da equipotencialização e das proteções adicionais;
4. d) remoção da sinalização de impedimento de reenergização;
5. e) destravamento, se houver, e religação dos dispositivos de seccionamento.

Essas regras valem ouro!

Você sabia que a maioria dos acidentes no Setor Elétrico são por descumprimento dessas regras?

Vamos aprender e nunca mais esquecer:

1° - Desligar

Abrir com seccionamento visível, na sequência correta, todas as fontes de tensão, mediante interruptores, disjuntores, chaves e/ou seccionadores.


2° - Bloquear

Operação destinada a bloquear o equipamento de seccionamento dos circuitoselétricos.
O bloqueio físico consiste em impossibilitar fisicamente a união de seus contatos ou imobilizar o comando do aparelho.
No caso das chaves fusíveis o bloqueio caracteriza-se pela retirada dos bastões.

3º - Testar

Comprovar a ausência de tensão no local de abertura dos circuitos e onde serealizam os trabalhos (zona protegida) com o detector de tensão.

Para o reconhecimento da ausência de tensão deve-se agir como se a instalação estivesse energizada: usar equipamento de proteção adequado, manter distância de segurança e comprovar ausência de tensão em todos os condutores.

4° - Aterrar

Instalar os conjuntos de aterramento tanto quanto forem necessários em pontos adjacentes ao local de trabalho, a fim de formar a chamada ZONA PROTEGIDA.

5° - Sinalizar

Instalar a placa de sinalização “Não opere este equipamento” em local visível e próxima aos dispositivos de seccionamento.

OBS: A seqüência das 5 regras de ouro pode ser alterada para os casos de distâncias consideráveis entre a chave fusível e o trecho a se trabalhar. A alteração seria a seguinte: o 5° passo (sinalização) pode ser executado após o 2° passo (bloqueio).
